Unašeče pastorků

17.4.2020
Na našem webu se můžete podívat i do nitra ořechů u nábojů Mavic, DT Swiss a American Classic. Zde si předvedeme rozborku volnoběžek Fulcrum (shodné řešení užívají i náboje Campagnolo), Novatec a Shimano. Z celé řady používaných řešení je právě Shimano a od něj odvozené systémy nejvíce specifické. Zatímco u ostatních výrobců je potřeba pravidelné čištění ořechu důrazně doporučit, u Shimana je tento díl vnímán spíše jako výměnný celek, s jehož preventivní údržbou se nepočítá. Přesto si vnitřnosti ukážeme – zdatnější mechanici mohou vyčištěním ořechu jeho životnost prodloužit, ostatní alespoň ukojí svou zvědavost.

Text a foto: Karel Kuchler



Shimano

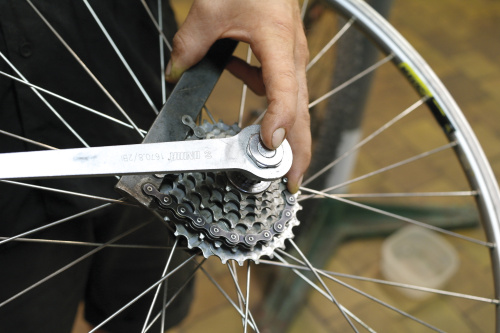

Jak jsme uvedli, Shimano pravidelné čištění ořechu nevyžaduje. Jeho produkty přežijí obvykle desítky tisíc kilometrů, než o sobě dají vědět hučením, hlasitým „lupáním“ nebo protáčením. Pak je potřeba koupit nový ořech (pozor na správný počet rychlostí, tedy na šířku; také nižší a vyšší sady nebývají kompatibilní) a přistoupit k výměně. V první fázi potřebujeme sundat kazetu. Pomocí biče a stahováku povolíme pojistnou matici a sejmeme pastorky.



Plochými klíči (15 a 17 mm) povolíme kónusy na levé straně a vyjmeme z náboje osu.



Do otvoru po ose vsuneme 10mm imbusový klíč a celý ořech povolíme. Na obrázku si všimněte charakteristického osazení těla náboje. Právě to je hlavní příčina nekompatibility mezi některými sadami, případně mezi značkami. Našroubujeme nový ořech a dotáhneme jej. Pozor na utahovací sílu, závit v náboji lze snadno strhnout, pak nezbývá, než jej vyměnit celý. Využijeme příležitosti k vyčištění a namazání ložisek, vrátíme do náboje osu a seřídíme kónusy.



Začínají-li ložiska hučet, můžeme ořech zkusit na pár tisíc kilometrů „zachránit“ tím, že jej vyčistíme a naplníme novou vazelínou. Rozebrání samotného ořechu zahájíme opatrným odstraněním prachovky kryjící ložisko, například velmi širokým šroubovákem. Opatrně, prachovka se snadno deformuje!



Vyjmeme kuličky, jejichž dráha funguje zároveň jako matice držící unašeč pohromadě.



Do drážek vsuneme speciální klíč a tuto dráhu-matici povolíme.

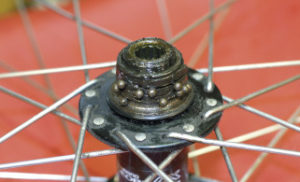

Nyní můžeme sejmout plášť ořechu. Pozor na malé kuličky, které se vysypou ven. Pochytáme je do nádoby nebo do hadru. Teď můžeme zkontrolovat všechny části – ozubení v plášti, praporky i stav ložiskových drah. Pokud je něco poškozené, musíme se spoléhat na vlastní zásoby náhradních dílů, protože jednotlivé části se samostatně neprodávají. Dan doporučuje při každé rozborce vyměnit kuličky za nové.





Vyčistíme a namažeme praporky i kuličky přiměřeným množstvím vazelíny, umístíme desetinové podložky (jejich přidáním či odebráním můžeme vymezit vůli ořechu) a nasadíme plášť. Opačným postupem sestavíme celý náboj zpět. Jak jsme uvedli, jde už o vyšší úroveň opravy pro zdatnější mechaniky. Ostatním Dan doporučujeme ořech prostě „dojezdit“ a až nepříjemné zvuky překročí únosnou mez, celý jej vyměnit (viz body 1–3).





NOVATEC

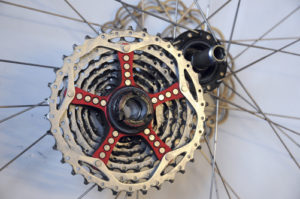

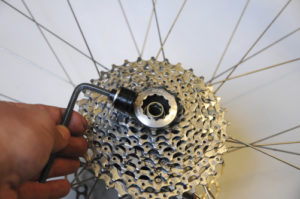

V poslední době velmi oblíbená značka využívá uložení na zapouzdřených ložiskách, postup je tedy podobný jako u nábojů představených v minulém dílu. Není nutné sundávat kazetu, do osy vsuneme imbusy 5 mm a povolíme její pravou koncovku (v případě pevné osy se matice povolují 17mm klíči). Pokud povolí dříve levá část, najdeme pod ní na ose osazení pro větší imbus. Tím si osu přidržíme a povolíme část u ořechu. Nyní jde ořech s kazetou volně stáhnout.



Opět se nemusíme obávat, že na nás vypadne překvapení. Vše drží pohromadě. Z těla náboje vyjmeme ocelový distanční váleček i prachovku, vše důkladně vyčistíme. Otřeme také praporky. V případě silného znečištění je lze vyjmout. Zkontrolujeme stav všech dílů, namažeme praporky řídkou vazelínou a náboj poskládáme dohromady.



FULCRUM (CAMPAGNOLO)

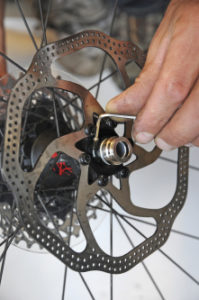

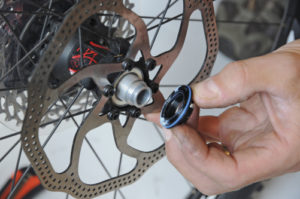

U nábojů Fulcrum a Campagnolo drží osu v náboji speciální matice zajištěná malým imbusovým šroubkem. Povolíme jej. Nyní je třeba sejmout z osy koncovku na levé straně – v případě 12mm osy jde stáhnout kleštinou nebo opatrně kleštěmi, u rychloupínáku použijeme 5mm imbus. Pak vyšroubujeme pojistnou matici.

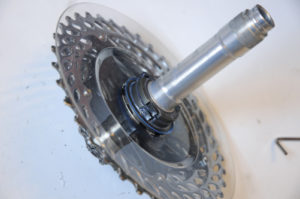

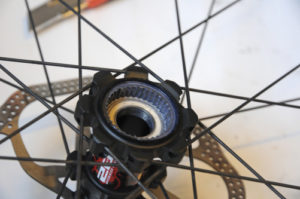

Nyní můžeme vyjmout ořech i s celou osou. Opět vidíme variaci na známé téma – troje praporky na unašeči, které zapadají do ozubení v těle náboje. Vše vyčistíme, namažeme řídkou vazelínou a náboj sestavíme dohromady.
